箱式激振器慣性振動篩的激振器安裝在工字梁上，工字梁兩端與篩箱側板剛性固定，其結構見圖。激振器兩偏心塊以同諫反向旋轉，產生的離心力在軸心聯線方向的分量相互平衡，在軸心聯線垂直方向的分量相互疊加形成激振力。激振力通過工字梁驅動篩箱振，過去這種振動篩側板經常發生裂紋，本研究對某型振動篩側板進行了強度分析，并分析了裂紋產生原因。
激振力通過工字梁傳遞給側板，產生一個平面動力和一個動力矩，作用在梁斷面形心處。
側板垂直和水平方向均由支承彈簧支承，剛度分別為其拉壓剛度和側向抗彎剛度。
篩面托架的橫梁、篩框橫梁簡化為一些水平剛桿，質量視為集中質量篩面托架的兩側槽鋼視。
在小變形條件下，按疊加原理將圖5模型分解為平面動力學問題和板彎曲動力學問題的疊力口。

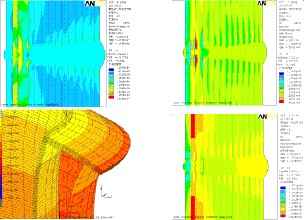

(1)平面動力學強度分析模型
-
載荷：動力R，作用在側板工字梁形心處。
② 質量矩陣：側板質量按靜力學原理凝聚到各單元節點，篩面托架、篩框橫梁、激振器及工字梁的質量轉移到側板相應的節點。
③ 支承：垂直和水平方向均由支承彈簧支承。
(2)板彎曲動力學強度分析模型
-
載荷：動力矩M，作用在側板工字梁形心處。
② 質量矩陣：側板質量由程序凝聚到單元節點。篩面托架、篩框橫梁、激振器及工字梁的質量轉移到側板相應的節點。
③ 支承：由前面簡化的剛桿及彈性支桿支承 因側板板厚較小，故作為平面問題處理。
