汽車起重機車架的有限元分析

發布于:2016-05-31 20:46
有限元分析

      車架是汽車起重機3大結構件中的一個重要部件,在工作中是整個機器的基礎,其強度和剛度對保證整車正常工作具有重要意義。車架是一個受空間力系的復雜超靜定結構,目前生產廠家仍采用常規的解析法進行設計計算,而為了實現計算,通常需作一些假定:(1)轉臺部分視為剛體,(2)忽略車架中的諸多隔板、加強板等,(3)支腿視為對稱布置,(4)計算時,對上車載荷簡化到轉臺回轉中心的集中力和力矩不作處理。然后再用梁模型計算截面應力。而實際上,車架是用薄板焊接成的大箱形結構,其精確的模型是板殼模型,解算這種模型比較好的方法是有限元分析法,可以全面、細致地分析整個結構的應力和變形。故本研究采用這種方法來分析計算。汽車起重機車架,并以吊臂位于正側方時的工況為例說明整個分析過程。
      汽車起重機車架主體部分為倒凹字型薄壁封閉大箱形結構,為加強車架的抗扭轉剛度,中間還加了8塊橫向隔板。為保證回轉支承的剛性,轉臺部位加設了多塊縱、橫向撐板和斜筋板,其上還焊接有回轉支承座圈。車架采用H型支腿,固定支腿與車架通過焊接在一起。工作時,活動支腿伸出并支承于地面承受載荷。在進行分析時,由于前段外伸部分在起吊重物時不起作用,故只選取包括前后支腿在內的車架后段作為研究的對象,將前段忽略不計。在實體建模時,對車架盡可能不作任何簡化。車架及支腿均視作薄板構成,取薄板中面尺寸造型,而座圈則按實體造型。對于固定支腿與活動支腿的連接,雖然它們是一種接觸連接,而非固定連接,但為了實現整體結構的傳力,故在模型中將2者固連。綜合利用自上而下、自下而上以及布爾運算等方法進行建模。

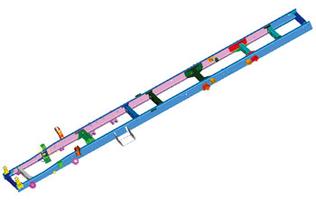

      劃分網格時,板用板殼元shell63來離散。shell63是一種4節點線彈性單元,遵循基爾霍夫的假定,即變形前垂直于中面的法線變形后仍垂直于中面,且其可以同時考慮彎曲變形及中面的膜力,比較符合車架的實際受載情況。實體采用8節點6面體單元solid45進行劃分,其還可以將實體劃分成四面體形狀�?紤]到轉臺座圈與上蓋板連接周圍、活動支腿與固定支腿搭接處附近是應力集中部位,故采用較多單元進行劃分。如圖所示,模型規模為64928個單元、49707個節點。


                                                                                  專業從事機械產品設計│有限元分析│強度分析│結構優化│技術服務與解決方案
                                                                                                                                                  杭州納泰科技咨詢有限公司
                                                                          本文出自杭州納泰科技咨詢有限公司www.xiangzuoxiangyou.cn,轉載請注明出處和相關鏈接!
