通過用有限元分析程序對墻板的環境溫度效應進行線彈性分析，計算在最不利溫差下的墻板溫度效應。施加溫度時祈不考慮混凝土的十縮對地下室墻板產生的收縮應力的影響，只考慮氣溫驟降情況下產生的室內外最不利溫差時墻板產生的溫度應力。并通過有限元分析得出了墻板環境溫度應力的變化規律。
由于混凝土變形問題的復雜性，完全模擬真實的情況是不可能的，因此在誤差允許的范圍內對真實的情況進行適當的簡化和設置合理的假設條件，并在其基礎上求解，得到在簡化狀態下的近似解答。
在研究中認為墻體混凝土已經“成熟”，彈性模量不再隨時間而變化，同時混凝土強度也已達到設計強度，材料的特性不隨溫度而改變;同時認為結構地基已穩定，不出現不均勻的沉降;墻體上除有“溫度荷載，，(環境溫度變化)作用外不存在混凝土收縮當量溫差。
本研究墻體所處的具體工況為：內、外墻面無粉刷、無保溫層，墻外為自然通風狀態，墻內無任何調溫設備。
疊加原理仍然有效，材料遵循虎克定律。認為溫度變形很小，結構構件仍處于彈性階段，可應用疊加原理。
混凝土配合比不同，其熱力學性能也不同。本研究中采用C40混凝土，混凝土抗拉強度標準值，混凝土熱膨脹系數為1 x 10-5/0C，比熱0.97kJ/kg0C，導熱系數192kJ/(m.d.0C)，導溫系數0.0034m=/d，密度2400kb/m，泊松比0.2，彈性模量3.25 x 10'N/mm=;土壤的比熱1.O1kJ/kg0C，導熱系數80.35kJ/( m.d. 0C )，密度1800kg/m3，泊松比0.35，彈性模量30N/mm。
實體模型的建立。計算模型可按對稱約束條件選取，將基礎底板和側墻沿對稱線截斷，選取1/2基礎底板和側墻進行應力分析。規定沿墻體長度方向為x軸，沿墻體高度方向為Y軸，沿墻體寬度方向為z軸，基礎底板尺寸取30mxlmx6m,橫墻尺寸為30mx3.2mx0.4m，頂板尺寸為30mx0.2mx6m，縱墻尺寸為0.4mx3.2mx5.6m。土體部分的尺寸按照《建筑地基基礎設計規范》要求土體厚度至少是上部結構的3倍以上，故土質地基厚度取l0m，力的擴散范圍呈450，故土質地基沿墻體長度上延展20m。
邊界約束和溫度作用。在完全自由的狀態下，收縮只引起體積的減小，不會產生內力。而實際上，當產生變形時，不同結構之間、結構各質點間，都可能產生相互影響及牽制，這種現象稱為“約束”，結構不可能完全自由，也不會受到完全約束，多處在兩者之間，即為“彈性約束”。地下室底板澆注在地基上，地基和底板之間有粘結、摩擦作用。當底板發生溫度變形時，底板和地基之間將產相對運動，但由于粘結作用和摩擦作用的存在，地基將阻止底板的相對運動，在地基與底板接觸面上必然會產生剪應力，這個剪應力就是地基對底板的彈性約束作用。
墻板采用C40混凝土，在地下室外墻四周和底板底部與土質地基彈性接觸。土壤的密度為1800k，彈性模量為30Mpa，泊松比為0.35，土壤與墻板間的摩擦系數取0.4。

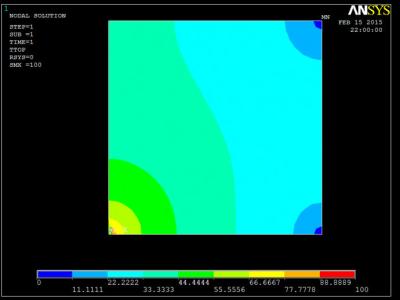

計算將采用熱一結構間接鍋合的方式，即給墻體內外表面各一個溫度，先用熱分析來求得墻身內的溫度分布，然后改為結構分析，并將熱分析得到的溫度分布作為加載，最終得到應力計算結果。
